产品特点：

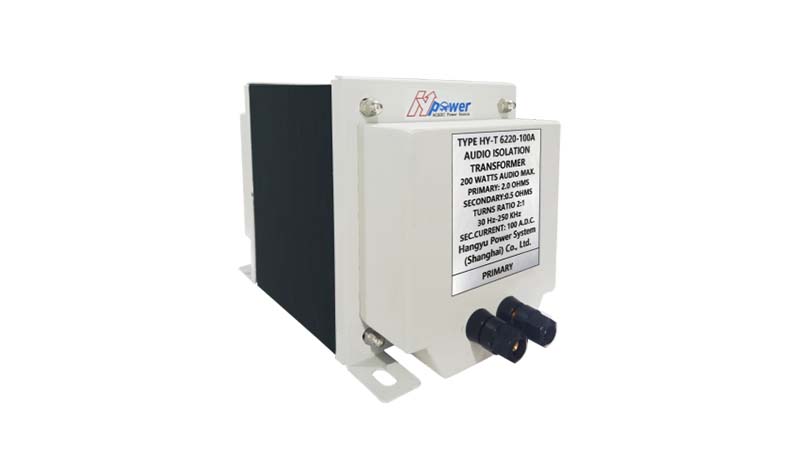

 HY-T 6220 系列音频隔离耦合变压器专为EMC 测试而设计，可作为耦合变压器使用。本系列产品主要有 50A 和 100A 两个型号，更多需求可咨询航裕电源定制,最大电流可以定制做到2000A。

■ 初级感抗：＜2mH

■ 初级阻抗：＜5Ω

■ 初级次级变比：2:1

■ 次级感抗：＜0.6mH

■ 次级阻抗：＜¼初级阻抗

■ 次级承载电流：AC 或DC 最大100A

■ 初级引线方式：接线柱

■ 次级引线方式：接线柱

■ 电压检测端口：与初级比例1:1 输出

■ 绝缘耐压：DC1000V(初级到次级)，DC3000V 绝缘（选件）

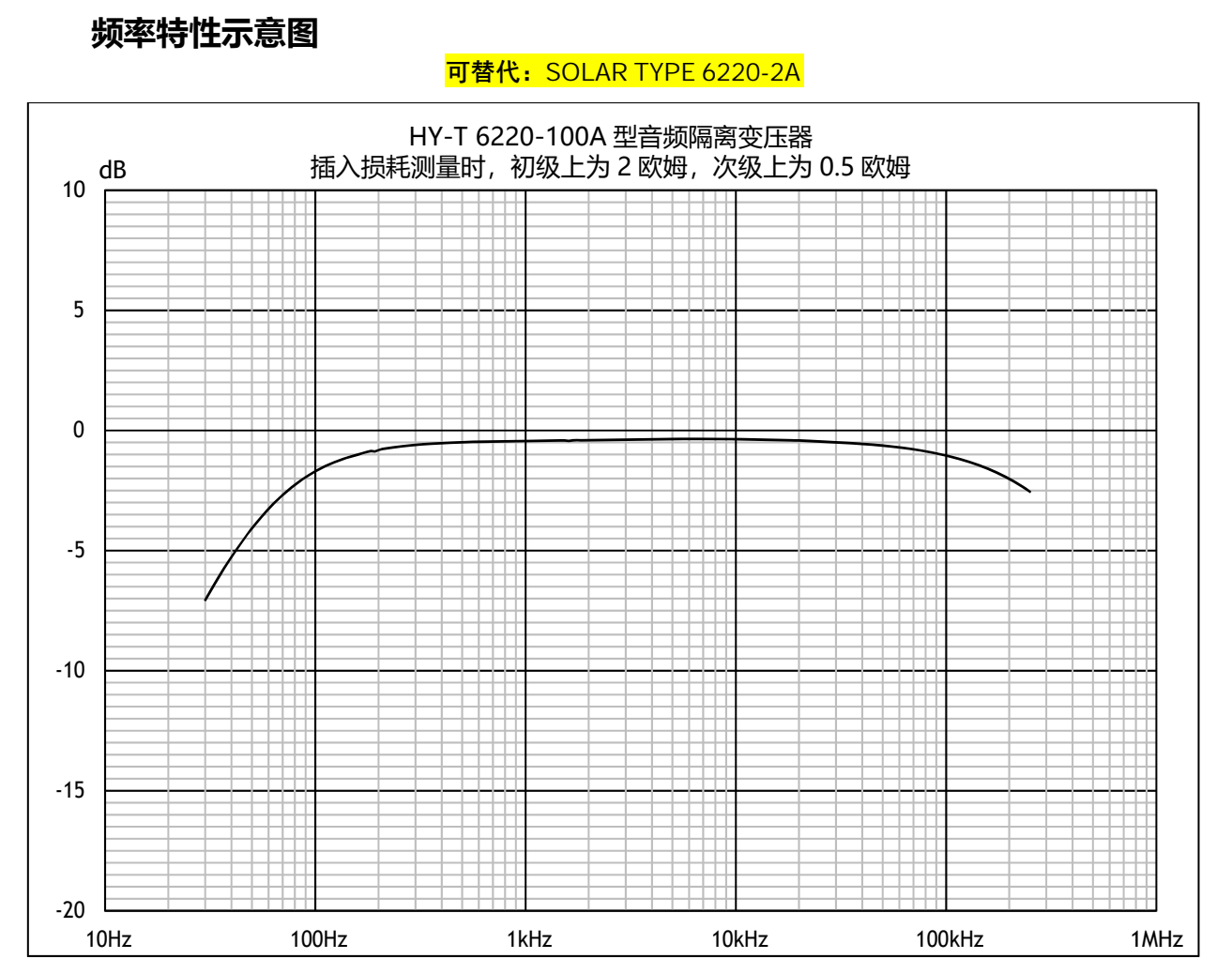

■ 频率响应：30Hz-250KHz (当一次负载2Ω而二次负载0.5Ω，30Hz 时＜8dB，250kHz 时＜5dB)

■ 功率：200W

■ 重量：约15.5kg

■ 尺寸：不带端子：215(W)*119(D)*139(H)mm  带端子：264.5(W)*119(D)*139(H)mm


应用领域

■ 用于EMC 测试

■ MIL-STD-704 交直流耦合应用

■ GJB 572A 交直流耦合应用

■ GJB-181/DO-160 交直流耦合应用

■ LV123/ISO21498-2/VW80300/VW80303 交直流耦合应用
